不锈钢冷凝盘管的标准

       近几年来，不锈钢冷凝盘管以其优良的耐腐蚀性能以及保障发电机组长期连续、满负荷运行的能力被广泛地采用。然而，生产制造冷凝盘管也是需要一定的技术标准的。下面，罡正不锈钢给大家分享不锈钢冷凝盘管的标准。

1、标准范围

     本标准适用于热交换器和冷凝器用铁素体不锈钢焊接钢管。

2、外径和壁厚

     （1）不锈钢冷凝盘管的外径不大于60mm，壁厚不大于2.7mm，外径和壁厚应符合GB/T 21835的规定，另外根据客户要求，供应其它外径和壁厚的钢管。

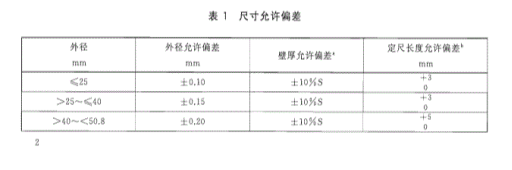

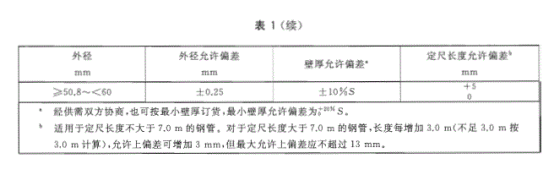

（2）钢管外径和壁厚的允许偏差应符合表1的规定。

3、长度

钢管的交货长度由双方确定。当钢管以定尺长度交货时,其允许偏差应符合表1的规定。

4、不圆度

钢管的不圆度(横断面上最大与最小外径的差值）应不超过外径的公差；对于壁厚与外径之比不大于3%的薄璧钢管，其不圆度应不超过外轻的2%。

5、弯曲度

不锈钢冷凝盘管的弯曲度应不大于1.5mm/m。

6、管端

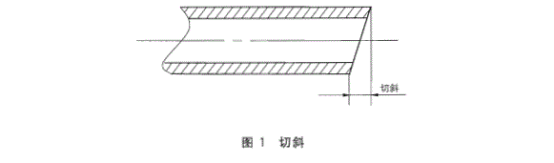

钢管的两端端面切斜（如图1）应不大于0.4 mm，切口毛刺应予以清除。

7、力学性能

（1）拉伸

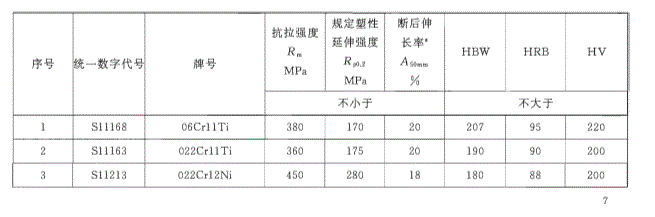

 拉伸性能应符合以下表的规定；

（2）硬度

  钢管的硬度需要符合一定的规定，详情请查看标准。壁厚不大于 1.0 mm的钢管应做维氏硬度试验。壁厚大于1.0 mm钢管的硬度试验可采用布氏硬度试验，洛氏硬度试验和维氏硬度试验中的一种试验方法，需方指定某一种硬度试验方法时，应在合同中注明。

8、工艺性能

（1）压扁试验

   不锈钢冷凝盘管做压扁试样长度为100㎜，焊缝应位于受力方向90°的位置。

（2）卷边试验

 卷边试验时，卷边率应不小于30%，卷边模具圆角半径应为0.8 mm。试验后，试样不允许出现裂缝或裂口。

（3）展平试验

外径不小于12.7 mm的钢管需要做展平试验。展平试验时,将一段长100 mm 的钢管沿与焊缝成90°角的两侧纵向剖开,将带焊缝的半圆弧形试样放在两块平行板之间,用压力机或其他方法均匀地展平。试验后，试样上不允许出现裂缝或未焊透。

（4）无损探伤

涡流探伤时,对比样管人工缺陷应符合GB/T 7735--2004中验收等级B的规定。

  9、表面质量

（1）钢管内外表面及焊缝应光滑，不允许有裂纹、咬边、折叠、扭曲、过酸洗、氧化皮、磕碰、划伤和拉毛；

（2）焊缝缺陷不允许修补；

（3）钢管外焊缝与母材平齐，内焊缝应与母材圆滑过渡，且内焊缝的余高应不超过0.1 mm。

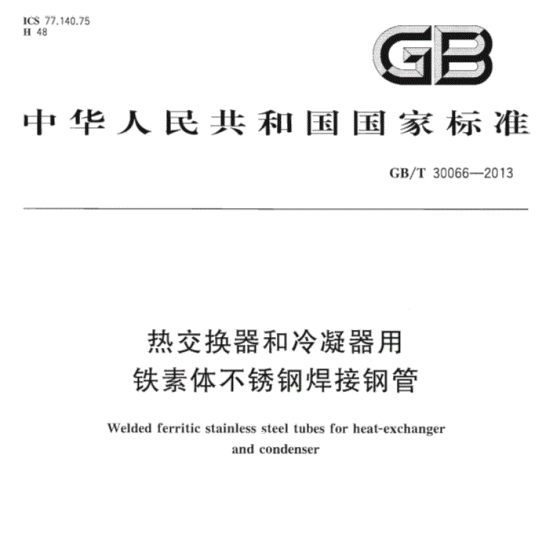

以上就是不锈钢冷凝盘管标准的一部分内容，详情请查看GB/T 30066-2013。如果想要了解更多罡正不锈钢资讯，敬请持续关注我们的更新！
