650彩票

海水淡化设备用不锈钢换热盘管标准

水源是人类社会发展必不可少的重要资源之一。随着现代工业的飞速发展，淡水需求量急剧增加，解决淡水问题的一个重要途径是进行海水淡化。不锈钢换热盘管应用在海水淡化设备里，既能提高海水淡化的效率，又能节约能源。而海水淡化设备用不锈钢换热盘管也有相应的标准规定，下面我们来了解一下吧。

1. 范围

本标准适用于海水淡化装置热交换器用不锈钢焊接钢管。

2. 外径和壁厚

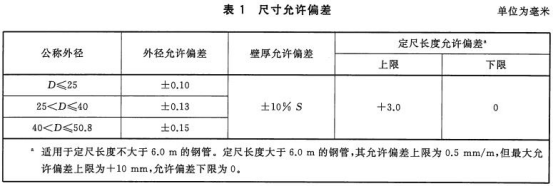

钢管的公称外径D不大于50.8mm，公称壁厚S不大于2.4mm。钢管的公称外径和公称壁厚应符合GB/T 21835的规定。钢管公称外径、壁厚和长度允许偏差应符合表1的规定。

3. 不圆度

钢管的不圆度应不超过公称外径公差的75%；但对于壁厚与外径之比不大于3%的薄壁钢管，其不圆度应不超过公称外径的2%。

4. 制造方法

①钢管应以轧制的钢带为原料，采用不添加填充金属的自动焊接方法制造。

②根据需方要求，经供需双方协商，并在合同中注明，可以在焊后和最终热处理之前，对钢管的焊缝和母材金属进行冷加工，或者只对焊缝金属进行冷加工。

5. 工艺性能

①压扁试验

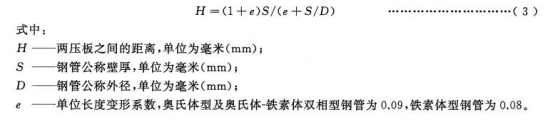

钢管应进行压扁试验，试验方法按GB/T 246的规定分两步进行。试验时，焊缝应位于施加压力方向的90°处（在最大弯曲点处）。第一步是延性试验，将试样压至两平板间距离为H，H按式（3）计算，试样上不允许出现裂缝或裂口。第二步是完整性试验（闭合压扁），压扁继续进行，直到试样破裂或试样相对两壁相碰。在整个压扁试验期间，试样不允许出现目视可见的分层、白点和夹杂。

②卷边试验

钢管应进行卷边试验。卷边试验卷边宽度应不小于外径的15%，试验后试样不允许出现裂纹。

③无损检测

钢管应逐根进行涡流探伤检测。涡流探伤时，对比样管人工缺陷应符合GB/T 7735—2004中验收等级B的规定。经供需双方协商，并在合同中注明，可采用其他无损检测方法。

④表面质量

钢管内外表面及焊缝应光洁，不允许有裂纹、咬边、折叠、扭曲、过酸洗、氧化皮、磕碰和划伤。上述缺陷应完全清除，清除处的实际壁厚应不小于壁厚所允许的最小值，清除处应圆滑过渡。焊缝缺陷不允许修补。钢管外焊缝应与母材齐平，内焊缝应与母材圆滑过渡。

6. 试验方法

①钢管的尺寸和外形应采用符合精度要求的量具逐根测量。

②钢管的内外表面质量应在充分照明条件下逐根目视检查或借助工具进行检查。

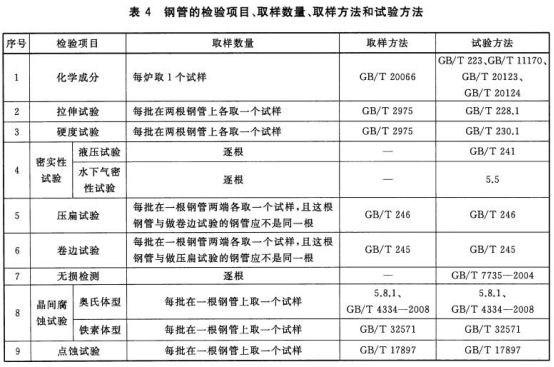

③钢管其他各项检验项目、取样数量、取样方法和试验方法应符合表4的规定。

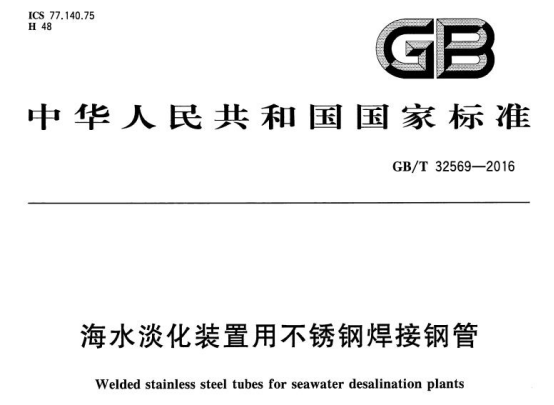

以上就是海水淡化设备用不锈钢换热盘管标准的截取部分，更多详细要求可直接参考标准GB/T 32569-2016内容。如果想要了解更多罡正不锈钢盘管资讯，敬请持续关注我们的更新。

相关资料：

不锈钢船用盘管标准

不锈钢换热器盘管标准

酿酒冷却用不锈钢盘管的标准
