650彩票

电子行业 304 不锈钢毛细管的技术解析

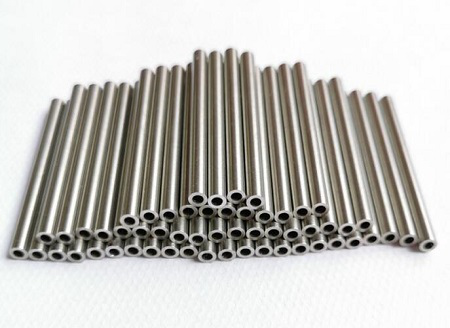

304 不锈钢毛细管作为电子行业的关键基础材料，凭借其独特的物理化学性能和精密制造工艺，在半导体封装、传感器、通信设备等领域发挥着不可替代的作用。本文将从材料特性、制造工艺、应用场景及行业趋势等方面展开分析，揭示其在电子工业中的核心价值。

一、304 不锈钢毛细管的材料特性与技术优势

（一）化学成分与微观结构

1. 合金配比650彩票：遵循 ASTM A240 标准，含 18-20% 铬（Cr）、8-10.5% 镍（Ni）及微量氮（N），形成稳定的奥氏体结构。

2. 微观特性：均匀的晶粒分布（平均粒径 30-50μm）和致密的钝化膜（厚度约 122±32nm），确保材料在复杂环境下的稳定性。

（二）关键性能指标

1. 耐腐蚀性：在含 Cl⁻环境中的点蚀电位（E_b）≥600mV（SCE），在 10% H₂SO₄+5% HCl 混合酸中腐蚀速率 < 0.1mm / 年。

2. 导电与导热性能650彩票：导电率约 1.0×10⁶ S/m，热导率 16.2 W/(m・K)，虽低于铜、铝，但在耐蚀性与结构强度上具有综合优势。

3. 机械性能：抗拉强度≥515MPa，屈服强度≥205MPa，延伸率≥40%，可承受复杂加工变形。

二、与传统材料的对比优势

三、精密制造工艺与质量控制

（一）核心生产技术

1. 冷拔与冷轧工艺：通过多道次冷拔（道次减壁率 15-25%）和精密冷轧（公差 ±0.03mm），实现高精度尺寸控制。

2. 表面处理技术：

• 光亮退火（850-950℃，保护气氛）：降低表面粗糙度至 Ra≤0.8μm，提升抗腐蚀性能。

• 电化学抛光：进一步将 Ra 降至 0.2-0.4μm，满足半导体洁净室要求。

（二）行业标准与检测

1. 国际标准650彩票：遵循 ISO 2037（卫生级）和 ASTM A269（无缝管），要求外径公差 ±0.05mm，壁厚公差 ±0.03mm，表面光洁度 Ra≤0.8μm。

2. 检测方法：

• 650彩票涡流探伤（灵敏度≥0.3mm）：检测内部缺陷。

• 压力测试（10-20MPa）：验证密封性和耐压性能。

四、电子行业典型应用场景

（一）半导体制造与封装

1. 晶圆加工650彩票：用于高纯气体输送（如 SiH₄、NH₃），内壁粗糙度 Ra≤0.4μm，避免颗粒吸附。

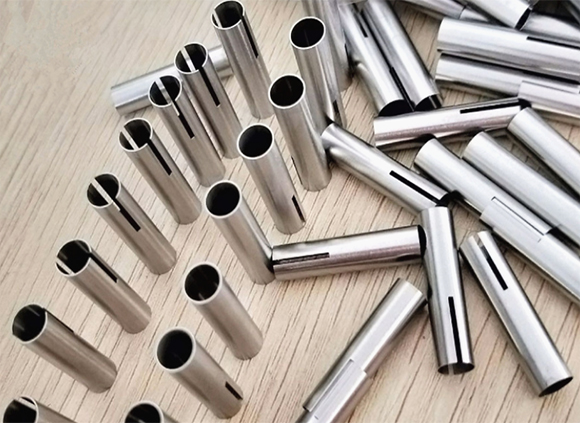

2. 芯片封装：作为微连接器引脚，直径 0.3-1.0mm，耐插拔次数≥10⁴次，接触电阻≤50mΩ。

（二）传感器与精密仪器

1. 温度传感器：外径 0.5-2.0mm，响应时间 < 0.5s，在 - 40℃至 150℃范围内线性度误差≤0.1%。

2. 微流控芯片650彩票：通道宽度 50-200μm，用于生物样品分离，流速控制精度 ±2%。

（三）通信与消费电子

1. 5G 基站：作为射频同轴电缆内导体，外径 1.0-3.0mm，信号传输损耗≤0.5dB/m（28GHz）。

2. 智能穿戴设备：用于柔性显示屏连接，可承受 10⁶次弯曲（曲率半径≤1mm），电阻变化率≤5%。

五、挑战与解决方案

（一）高频信号传输损耗

• 问题：304 不锈钢的磁导率（μ≈1.0003）导致高频下趋肤效应显著，信号衰减增加。

• 对策：采用镀银工艺（镀层厚度 1-3μm），可将趋肤深度从 6.6μm（304 不锈钢）提升至 2.3μm（银），损耗降低 40%。

（二）极端环境下的稳定性

• 问题：在高湿度（RH≥95%）或盐雾环境中，钝化膜可能局部失效。

• 对策：表面喷涂纳米陶瓷涂层（厚度 0.5-1μm），盐雾测试（5% NaCl，96h）后腐蚀速率 < 0.01mm / 年。

（三）成本控制与轻量化

• 问题650彩票：304 不锈钢密度较高（7.93g/cm³），限制其在可穿戴设备中的应用。

• 对策650彩票：开发薄壁化设计（壁厚≤0.1mm），结合钛合金复合结构，重量减轻 30%，成本降低 15%。

304 不锈钢毛细管凭借其优异的综合性能和不断创新的制造技术，已成为电子行业精密制造的核心材料。未来，随着 5G 通信、人工智能、新能源等领域的快速发展，其应用场景将进一步拓展。通过材料优化、工艺升级和跨学科融合，304 不锈钢毛细管有望在极端环境、高频高速、轻量化等方向实现技术突破，持续推动电子工业向更高精度、更高可靠性的方向发展。
