650彩票

不锈钢盘管弯曲

不锈钢盘管是一种呈螺旋盘状的不锈钢管道系统。一般为直径0.5cm至20mm，厚度0.1cm至2.0mm的盘装或蚊香装弯管。是通过不锈钢管弯曲工艺后所形成的，因此弯曲是也是盘管的核心工艺。那么今天就跟大家一起来谈谈不锈钢盘管弯曲。

1、不锈钢盘管如何弯曲？

不锈钢盘管一般是同通过冷弯或者热弯工艺进行弯曲的。

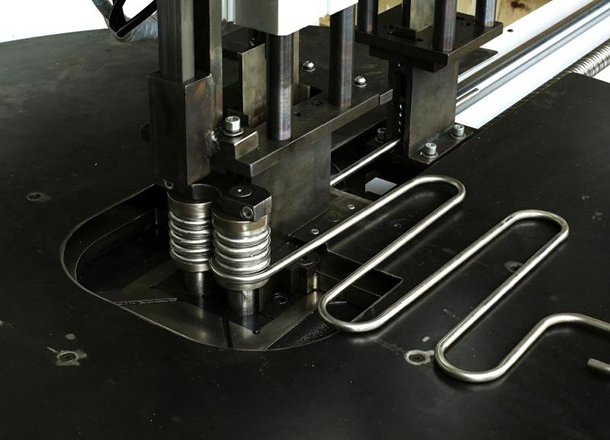

冷弯就是根据需要的弯曲弧度的直径，设置好相应大小的模具，通过折弯机、数控折弯而成的压力实现。冷弯法有两个缺点，一是直径受到限制，一般只能在1cm-5cm之间；二是如弯度太小，容易出现钢管直径变形。

热弯就是在不锈钢盘管里灌沙子，添满，高温热处理拉弯，这种方法是最理想。其热弯温度以900—1000℃为宜，加热温度不超过1100℃，终弯温度不得低于850℃。 热弯后，须整体进行固溶淬火处理(1015—1100℃水淬)。热弯法成本太高，费用大，不适合成批量制作。

2、不锈钢盘管弯曲加工的考虑因素？

      影响不锈钢盘管弯曲变化的主要因素有3点，取样位置、曲率半径、弯曲方法。

      ①取样位置反映不锈钢盘管的受拉受压情况。

      ②曲率半径的大小对不锈钢盘管弯曲影响。当曲率半径在100-300m之间时，曲率半径对不锈钢盘管弯曲的影响不大。当曲率半径进一步减小也就是曲率进一步增大时，则有较大影响。

      ③弯曲方法方面，最好采用热弯方法，尽可能减少冷弯方法的使用。

3、不锈钢盘管弯曲后要进行退火处理

       不锈钢盘管弯曲后进行退火处理，有以下作用：

       ①降低硬度，改善切削加工性；

       ②消除残余应力，稳定尺寸，减少变形与裂纹倾向；

       ③细化晶粒，调整组织，消除组织缺陷

       一般情况下，不锈钢盘管冷弯虽然简单方便节省成本，但是限制比较广，经常出现弯曲反弹变形的情况，其中201材质由于硬度较大，这类型的情况比较多。304,、316等由于较软态，就没那么容易应力反弹。但是为了质量起见，建议还是投入更大成本，进行退火处理或者直接用热弯的方法。

以上是关于不锈钢盘管弯曲知识分享，希望可以帮助到更多有需要的人。不锈钢管广泛应用于化工，机械，电子，电力，纺织，橡胶，食品，医疗器材，航空，航天，通信，石油等工业领域。若想获取更多不锈钢知识或者有不锈钢管采购意向，欢迎关注罡正不锈钢官网。

相关资料：

影响不锈钢盘管的热损耗因素

不锈钢盘管的生产工艺

不锈钢盘管的退火处理需要注意什么？
