650彩票

薄壁不锈钢水管标准

说到水管，生活中处处都能见到，水管的材质也有很多，有金属管，塑料管和复合管。以前使用比较多的是铜管和PPR 管，但由于长期使用而暴露出各种缺陷。由于薄壁不锈钢水管安全、卫生、健康、耐用等优点，如今不锈钢成为了水管的首选材质。薄壁不锈钢水管的使用关乎着人们的身体健康问题，所以会出台对应的标准进行规范。现在我们来看看薄壁不锈钢水管标准——供水用不锈钢焊接钢管。

一、范围

本标准规定了供水用不锈钢焊接钢管的分类及代号、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。

本标准适用于输送生活饮用水、生活饮用净水、生活用热水和消防用水、空调循环水、空调冷冻水用不锈钢焊接钢管（以下简称钢管）。输送其他介质用不锈钢焊接钢管亦可参照本标准执行。

二、外径和壁厚

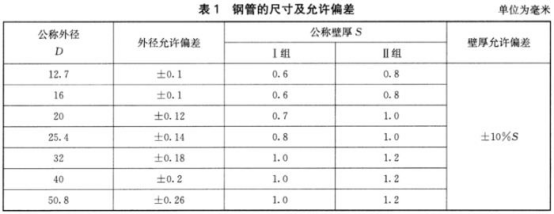

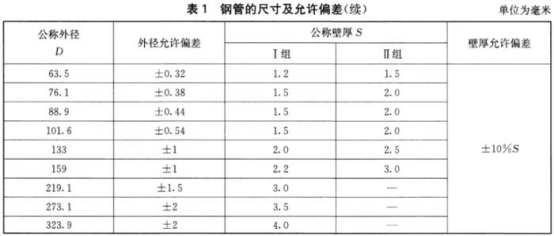

1. 薄壁不锈钢水管的尺寸规格应符合表1的规定。根据需方要求，经供需双方协商，可供应表1以外且符合GB/T 21835规定的钢管。

2. 钢管外径和壁厚的允许偏差应符合表1的规定。根据需方要求，经供需双方协商，并在合同中注明，可供应其他外径和壁厚允许偏差的钢管。

三、长度

      钢管的通常长度为2500mm~12000mm。

四、重量

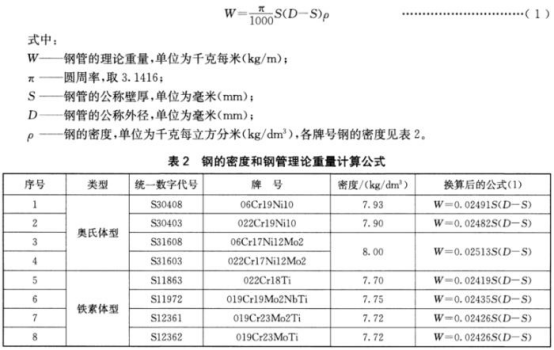

钢管按理论重量交货，亦可按实际重量交货。按理论重量交货时，钢管每米的理论重量按公式（1）计算：

五、钢的牌号和化学成分

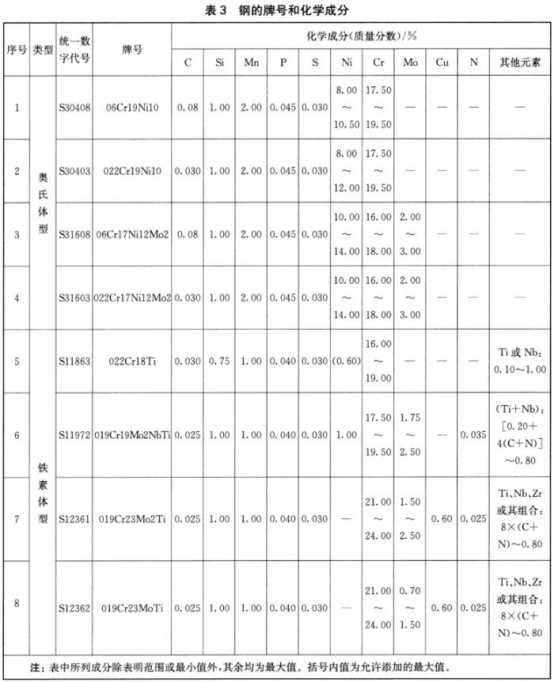

1. 钢的牌号和化学成分（熔炼分析）应符合表3的规定。

2. 钢管按熔炼成分验收。当需方要求进行成品化学成分分析时，应在合同中注明，成品钢管的化学成分允许偏差应符合GB/T 222的规定。

六、制造方法

1. 制造钢管用钢带的要求

制造钢管的冷轧钢带卷纵剪前宽度应不小于1.0m，钢带的其他要求应符合GB/T 3280或GB/T 4237的规定。

2. 钢管的制造方法

钢管应采用添加或不添加填充金属的自动焊接（熔焊）方法制造。

七、交货状态及表面处理方式

1.奥氏体型钢管可按以下任意一种状态交货，需方指定某一种交货状态时，应在合同中注明：

a）焊接；

b）焊接并整体磨（抛）光；

c）热处理并酸洗；

d）保护气氛热处理；

e）热处理并整体磨（抛）光。

2.铁素体型钢管应按以下其中一种状态交货，需方指定某一种交货状态时，应在合同中注明：

a）保护气氛热处理；

b）热处理并酸洗；

c）热处理并整体磨（抛）光。

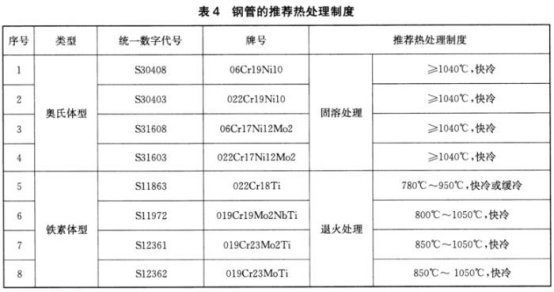

3.钢管以热处理状态交货时，推荐热处理制度见表4。

八、力学性能

1. 母材拉伸

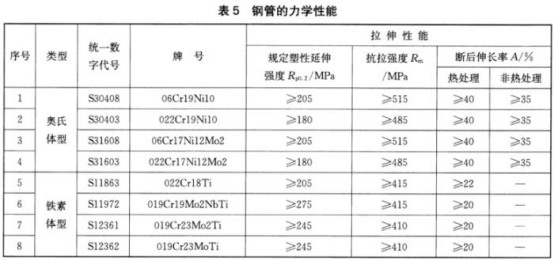

钢管应进行母材拉伸试验，母材的室温纵向拉伸性能应符合表5的规定。

2. 焊接接头拉伸

公称外径大于159mm的钢管应进行焊接接头横向拉伸试验。试样应沿钢管的横向或从焊接试板上截取，焊接试板应与钢管同一牌号、同一炉号、同一焊接工艺、同一热处理制度。焊缝应位于试样中心，并与试样轴线垂直。焊缝的抗拉强度应符合表5的规定。

九、工艺性能

1. 卫生要求

用于生活饮用水、生活饮用净水和生活用热水的钢管，以及用于其他卫生性要求场所的钢管，其卫生评价按GB/T 17219的规定进行。

2. 表面质量

①钢管的内外表面应光滑，不应有裂纹、重皮、扭曲、过酸洗、残留氧化铁皮及其他影响使用的缺陷。这些缺陷应完全清除，清除处剩余壁厚应不小于壁厚允许最小值。

②错边、咬边、凸起、凹陷应不大于壁厚允许偏差。

③深度不超过壁厚下偏差的轻微划伤、压坑、麻点允许存在。

④外焊缝应与母材平齐且圆滑过渡，内焊缝余高应符合如下规定：

a）公称外径小于219.1mm的钢管，不大于10%S；

b）公称外径不小于219.1mm的钢管，不大于15%S。

⑤根据需方要求，经供需双方协议，并在合同中注明，焊缝可采用冷加工处理，冷加工后钢管焊缝应与母材平齐。

十、试验方法

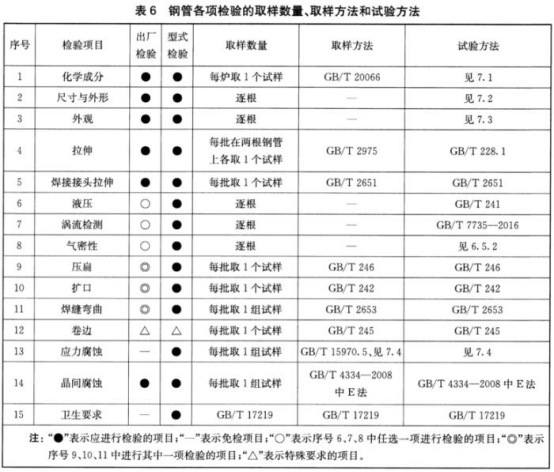

钢管各项检验的取样方法和试验方法应符合表6的规定。

以上就是薄壁不锈钢水管标准的截取部分，更多详细要求可直接参考标准YB/T 4204-2020内容。如果想要了解更多罡正不锈钢水管资讯，敬请持续关注我们的更新。

650彩票
