650彩票

不锈钢盘管怎么弯？

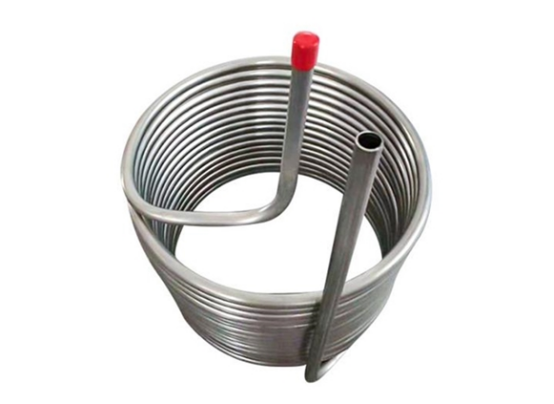

不锈钢盘管是机械设备、石油化工压力容器重要的零部件，它的种类繁多，结构形状复杂，弯曲方法五花八门，造价昂贵且弯制的质量又难尽人意。很多人会问不锈钢盘管怎么弯？下面，罡正不锈钢给大家介绍不锈钢盘管的弯曲工艺。

1、冷弯

冷弯就是根据需要的弯曲弧度的直径，设置好相应大小的模具，通过折弯机、数控折弯而成的压力实现。冷弯可以采取顶弯法或用芯棒弯管机弯管。芯棒采用塑料制品，把夹酚醛塑料套圈装到金属棒上进行弯管。使用这种夹布酚醛塑料芯棒来弯制不锈钢盘管，可保持管子内壁的质量，不会产生划痕、刮伤及其它缺陷。

弯曲厚壁盘管可以不使用芯棒，但为防止弯瘪及产生椭圆度，管内要装填细砂，弯管后将管内细砂清理干净。弯管后要用热水冲洗管子内壁，以清除壁面的油垢等，然后风干或擦干。

但是，冷弯法有两个缺点，一是直径受到限制，一般只能在1cm-5cm之间；二是如弯度太小，容易出现钢管直径变形。因此，要根据不锈钢盘管的直径来选择弯曲的工艺。

2、热弯

  热弯就是在不锈钢盘管里灌沙子，添满，高温热处理拉弯，这种方法是最理想。其热弯温度以900—1000℃为宜，加热温度不超过1100℃，终弯温度不得低于850℃。 热弯后，须整体进行固溶淬火处理(1015—1100℃水淬)。但是，热弯法成本太高，费用大，不适合成批量制作。

  最后，盘管弯曲制后，应进行无损探伤，如有缺陷，应将其磨掉；但修磨后壁厚不得小于管子公称壁厚的90％。并取同批管子试件2件作晶间腐蚀倾向试验。如有不合格的，则应全部作热处理，但热处理次数不得超3次，否则管子报废。 

      以上就是不锈钢盘管怎么弯的解答了。罡正生产的不锈钢盘管产品采用德国进口液压轴心弯设备，将管进行弯曲处理，重复精度达±0.1度，物理性能好，弯曲弧度达到要求。如果想要了解更多罡正不锈钢资讯，敬请持续关注我们的更新！
