650彩票

304不锈钢热水盘管的相关技术标准

对于热水器，发展之初基本都是采用内置铜盘管于水箱中冷凝放热，但经过几年，由于铜盘管内漏造成整机报废的事例也不少见。于是有部分厂家把目光投向304不锈钢热水盘管，目前其应用于热水器也成为了主流之势，同时也有304不锈钢热水盘管的相关技术标准来规范要求。

一、范围

本标准适用于给水加热器用铁素体不锈钢焊接钢管，包括直管和U形管(以下简称“钢管”)。

二、尺寸和形状

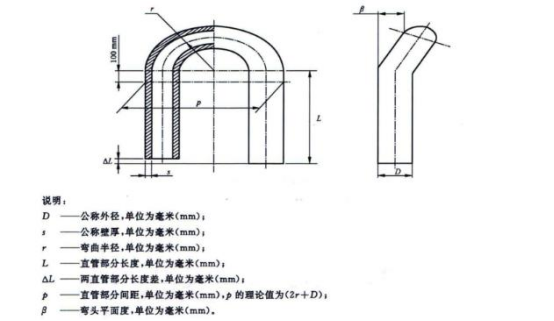

钢管的尺寸为：公称外径（D）12mm~32mm；公称壁厚（S）0.5mm~2.5mm。U形管的尺寸和形状代号见图1。根据需方要求，经供需双方协商，可供应其他外径和壁厚的钢管。

三、外径允许偏差

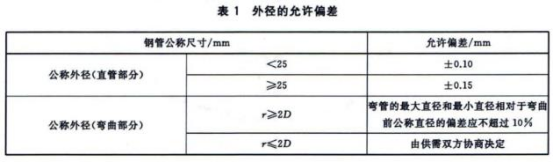

钢管外径的允许偏差应符合表1的规定。根据需方要求，经供需双方协商，并在合同中注明，可供应表1规定以外允许偏差的钢管。

四、弯曲度

直管及U形管直管部分的弯曲度应不大于1.5mm/m。

五、不圆度

直管及U形管的直管部分不圆度（横断面上实测外径的最大值与最小值的差值）应不超过外径的公差；对于壁厚与外径之比不大于3%的薄壁钢管，其不圆度应不超过外径的2%。

U形管弯管部分的不圆度应不大于公称外径的7%。

六、重量

钢管按理论重量交货。经供需双方协商，并在合同中注明，钢管也可按实际重量交货。钢管每米的理论重量按式（2）计算。

W=πρ（D-S）×S/1000

式中：

W——钢管的理论重量，单位为千克每米(kg/m)；

π——3.1416；

ρ——钢的密度，单位为千克每立方分米（kg/dm³)；

D——公称外径，单位为毫米(mm)；

S——公称壁厚，单位为毫米(mm)。

七、钢的牌号及化学成分

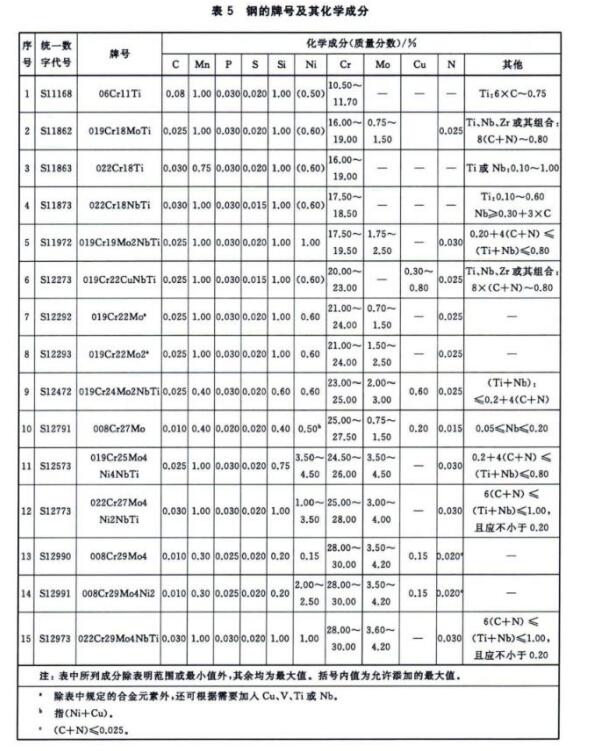

钢的牌号及化学成分（熔炼分析）应符合表5的规定。

八、硬度

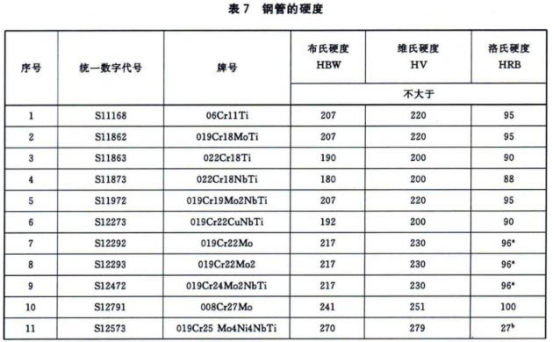

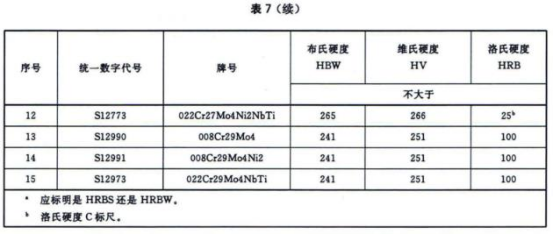

钢管的硬度应符合表7的规定。表7中的硬度要求不适用于弯曲后未经热处理的U形管弯曲部分。

壁厚不大于1.0mm的钢管应做维氏硬度试验。壁厚大于1.0mm钢管的硬度试验可采用布氏硬度试验、洛氏硬度试验和维氏硬度试验中的一种试验方法；需方指定某一种硬度试验方法时，应在合同中注明。

九、表面质量

1. 钢管内外表面及焊缝应光滑，不允许有裂纹、咬边、折叠、扭曲、过酸洗、氧化皮、磕碰、划伤和拉毛；切管时出现的毛刺应打磨光滑；直管与弯管的过渡区域应平滑，不允许有台阶、沟痕。上述缺陷应完全清除，清除深度应不超过公称壁厚的负偏差，清除处的实际壁厚应不小于壁厚所允许的最小值；清除处应圆滑过渡。

2. 钢管表面轻微的氧化色不应视为氧化皮。弯曲加工后进行电阻加热热处理的U形管，其弯曲部分的外表面允许有轻微氧化。

3. 根据需方要求，可规定钢管表面粗糙度要求，并在合同中注明。

4. 焊缝缺陷不允许修补。

5. 钢管外焊缝应与母材平齐，内焊缝应与母材圆滑过渡，且内焊缝的余高应不超过0.1mm。

十、试验方法

1. 钢管的尺寸和外形应采用符合精度要求的量具逐根测量。

2. 钢管的内外表面及端面应在充分照明条件下逐根目视检查或借助工具进行检查。

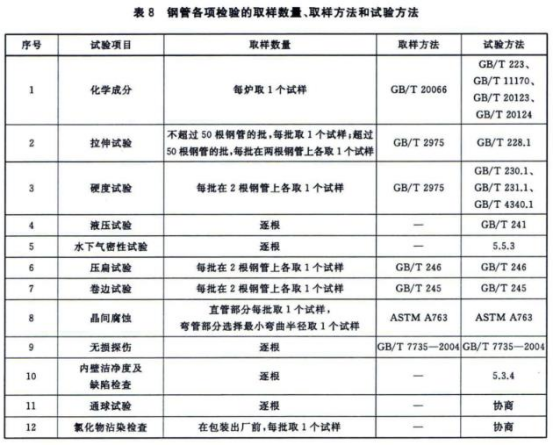

3. 钢管其他各项检验的取样数量、取样方法和试验方法应符合表8的规定。

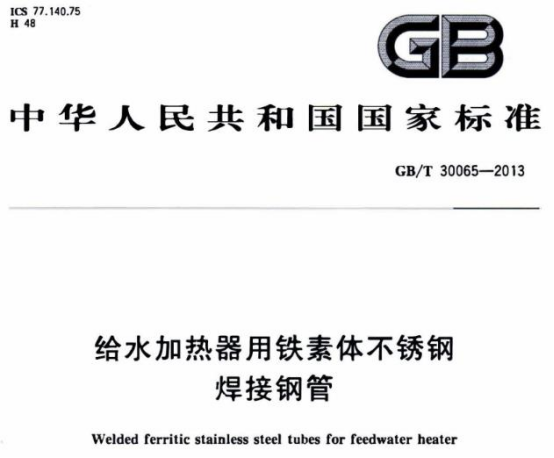

以上就是304不锈钢热水盘管的相关技术标准的截取部分，更多详细要求可直接参考标准GB/T 30065-2013内容。如果想要了解更多罡正不锈钢盘管资讯，敬请持续关注我们的更新。

相关资料：

不锈钢加热盘管技术标准

不锈钢换热器盘管标准
