650彩票

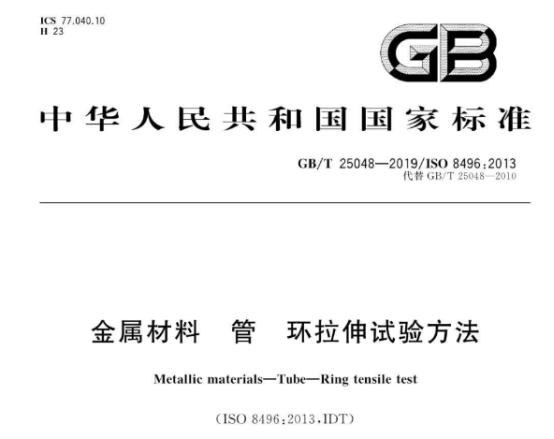

不锈钢制品管拉伸试验标准

不锈钢制品管常用于机械构件、卫浴家具、五金制品等，其对于力学性能、表面、尺寸等都有要求。根据行业标准只要对力学性能有要求的金属材料，基本是通过进行拉伸试验检测其力学性能。特别是对于形状不便于硬度测试验的金属材料，拉伸试验是力学性能检测手段之一。下面，罡正不锈钢带你了解不锈钢制品管拉伸试验标准。

一、范围

1、本标准规定了使试样拉伸直至断裂从而暴露试样表面与内部缺陷的金属管环拉伸试验方法。本标准也可用于评价金属管的延展性能。

2、本标准适用于外径大于150 mm，管壁厚度不大于40 mm且内径大于100 mm的金属管。

二、原理

从金属管的一端切取一段管环试样，并使金属管环试样承受环向变形直至发生断裂。

三、试验设备

采用2根直径相同的圆柱销，且其轴线平行可相对移动，并在移动的过程仍保持平行。

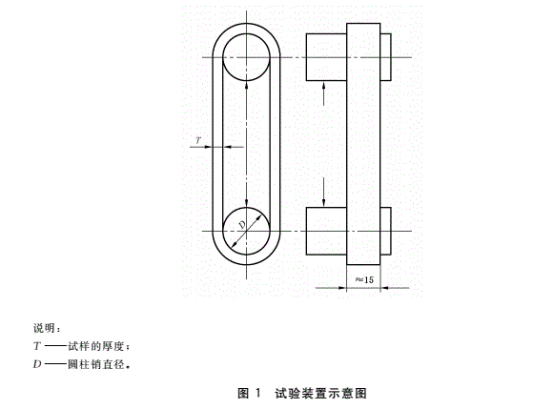

原则上，圆柱销的直径应取强度允许情况下的最小值，在不锈钢制品管试样内径允许的情况下，圆柱销的直径应至少为管材壁厚的3倍(如图1所示，单位为mm)。

四、试样

1、试样应是从原金属管上截取的一段管材，且其两个端面应垂直于金属管的轴线。

2、试样的长度(管环的宽度)应为约15 mm。如金属管壁厚大于 15 mm，试样的长度可等于管壁厚度。

3、管环试样的端面应无毛刺，试样的棱边可用锉或者其他方法倒圆或倒角。

注：如果试验结果满足试验要求，可不对其进行倒圆和倒角。

五、试验程序

1、试验一般在10 ℃~35 ℃室温条件下进行。对要求在控制条件下进行的试验,温度应控制在23 ℃士5℃。

2、将金属管上切割下来的管环试样放在两根圆柱销上，通过两根圆柱销以一定速度的相向移动使管环发生变形直至断裂。在对试验结果有争议的情况下,试验速率应不超过5 mm/s。

3、应按照相关产品标准的要求进行管环拉伸试验的评定,当产品标准中没有规定时，在试样预期的断裂出现情况下，无其他目视可见裂纹，则认为检测试样合格。

以上就是不锈钢制品管拉伸试验标准，通过拉伸试验可以了解到不锈钢制品管的弹性极限、伸长率、弹性模量、比例极限、面积缩减量、拉伸强度、屈服点、屈服强度和其它拉伸性能指标，方便了解不锈钢管是否符合标准要求。
