650彩票

奥氏体不锈钢的晶间腐蚀竟然可以防止？

由于马氏作不锈钢耐蚀性不足和铁素体不锈钢脆性过大，奥氏突然就发展起来了。它的基本成分为Crl8％、Ni8％，也简称18－8钢。其特点是合碳量低于0.1％，利用Cr、Ni配合获得单相奥氏体组织。奥氏体不锈钢现在多用于制造生产硝酸、硫酸等化工设备构件、冷冻工业低温设备构件及经形变强化后可用作不锈钢弹簧和钟表发条等。其抗均匀腐蚀性能良好，担局部抗腐蚀方面存在着问题，如晶间腐蚀。

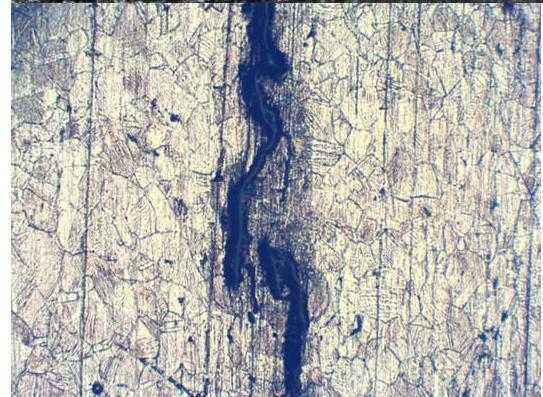

   铁素体不锈钢中野存在的晶间腐蚀现象。奥氏作不锈钢在450～850℃保温或缓慢冷却时，会出现晶问腐蚀。合碳量越高，晶间蚀倾向性越大。此外，在焊接件的热影响区也会出现 晶间腐蚀。这是由于在晶界上析出富Cr的Cr23C6。使其周围基体产生贫铬区，从而形成腐蚀原电池而造成的。那么，这个晶间腐蚀能有效防止吗？有！看看以下方法：

   （1）通常钢中合碳量降至0.03％以下即可满足抗晶间腐蚀性能的要求。可以降低钢中的碳量，使钢中合碳量低于平衡状态下在奥氏体内的饱和溶解度，即从根本上解决了铬的碳化物（Cr23C6）在晶界上 析出的问题。

   （2）加入Ti、Nb等能形成稳定碳化物或者TiC、NbC元素，避免在晶界上析出Cr23C6，即可防上奥氏体不锈钢的晶间腐蚀。

   （3）也可以通过调整钢中奥氏体形成元素与铁素体形成元素的比例，使其具有奥氏体+铁索体双相组织，其中铁素体占5％一12％。因为这种双相组织不易产生晶间腐蚀。

   （4）再者可以适当采用热处理工艺，即可有效防止晶间腐蚀，获得最佳的耐蚀性。

罡正拥有全自动激光切割机、弯管机、倒角机、精抛机等各项生产设备，可以围绕客户需求实现从产品设计、打样到批量制造，为合作伙伴提供高精密度、表面零瑕疵的精密不锈钢管件。我们同时严格坚持按ISO9001质量管理体系要求，实现岗位自检、工序互检和检验员专检三位一体的质量检测网络系统，杜绝不合格品流入客户。
