650彩票

厚壁不锈钢管软化处理

厚壁不锈钢管常用在机械设备、工业、化工等领域。但关于它的软化方法我们都很陌生，今天佛山罡正不锈钢带大家共同了解厚壁不锈钢管软化处理。

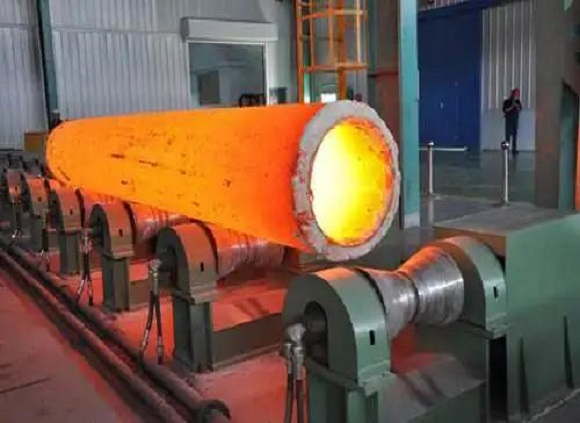

当含碳量小于0.15%的不锈钢焊管有两种软化方法。当硬度不需要降至最低时，可采用高温回火将钢管加热至750-800℃，保温1-3小时，在空气中冷却钢管，使处理后的硬度降至HB170-200。当需要把硬度降到更低时，可将其加热至850-900℃，保温1-3小时，然后缓慢冷却(15-20/小时)至600℃，然后在空气中冷却，使硬度降至HB160。等温退火也可以用来降低硬度，如加热到900℃保温后，在725℃等温1小时后在空气中冷却，但在实际生产中使用较少。

当含碳量为0.2-0.4%的厚壁不锈钢管的软化处理可在750-800℃下进行高温回火2-8小时，使硬度为降到HB170-200。或将温度保持在875-900℃之间1-2小时，缓慢冷却(15-20/小时)至600℃，然后在空气中冷却，硬度也可降至HB170-200。还可以根据奥氏体不锈钢管的等温转变曲线和所需硬度进行等温退火软化。

但是，退火后的不锈钢厚壁管具有很低的机械性能和耐腐蚀性，这可以从两个方面理解：首先，钢中的碳可以在退火状态下与铬充分结合形成碳化铬，从而降低铁素体基体中的铬含量。我们已经说过，当Cr23C6碳化物形成时，铬碳比是17。

如果管材中含有0.3%的碳，碳化物的总含量可达到5.1%，而基体中的铬含量可降低到7.9%，因此耐腐蚀性降低。并且随着钢中碳含量的增加，退火的厚壁不锈钢管耐腐蚀性下降得更明显。

另一方面，由于退火中有大量碳化物的存在，碳化物附近的基体处于贫铬状态。在腐蚀介质中，碳化物不同于其周围基体的电极电位。富铬的碳化物是阴极，贫铬区是阳极，大量微孔的存在加速了厚壁管的腐蚀。

以上就是厚壁不锈钢管软化处理的全部内容了。对于碳含量不同，需要采取不同的措施进行软化。但是需要注意的是，在进行退火软化时，会形成碳化铬，使管材的机械性能和耐腐蚀性能降低。因此，在兼顾机械性能和耐蚀性的条件下，在大多数情况下仅在淬火和回火后使用，厚壁不锈钢管在退火(供货)状态下仅在对机械性能和耐蚀性要求较低的条件下使用。
