650彩票

304不锈钢薄壁管退火的作用-百度百科

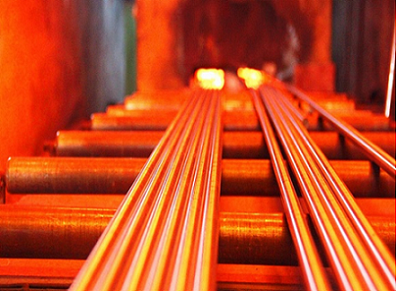

304不锈钢薄壁管通过固溶处理来软化，一般将不锈钢管加热到 950～1150℃左右，保温一段时间，使碳化物和各种合金元素充分均匀地溶解于304不锈钢管中；然后快速淬水冷却，碳及其它合金元素来不及析出，获得纯304不锈钢管组织，称之为固溶处理。304不锈钢薄壁管退火的作用有三点：

一、使薄壁不锈钢管组织和成分均匀一致，这对原料尤其重要，因为热轧线材各段的轧制温度和冷却速度不一样，造成组织结构不一致。在高温下原子活动加剧，σ相溶解，化学成分趋于均匀，快速冷却后就获得均匀的单相组织。

二、消除加工硬化，以利于继续冷加工。

通过固溶处理，歪扭的晶格恢复，伸长和破碎的晶粒重新结晶，内应力消除，钢管抗拉强度下降，伸长率上升。

三、恢复304不锈钢薄壁管固有的耐蚀性能。

由于冷加工造成碳化物析出，晶格缺陷，使不锈钢耐蚀性能下降。固溶处理后钢管耐蚀性能恢复到最佳状态。对于不锈钢钢管而言，固溶处理的3个要素是温度、保温时间和冷却速度。固溶温度主要根据化学成分确定。

一般说来，合金元素种类多、含量高的牌号，固溶温度要相应提高。特别是锰、钼、镍、硅含量高的钢，只有提高固溶温度，使其充分溶解，才能达到软化效果。

但稳定化钢，如1Cr18Ni9Ti，固溶温度高时稳定化元素的碳化物充分溶解于304不锈钢管道中，在随后的冷却中会以Cr23C6 的形态在晶界析出，造成晶间腐蚀。为使稳定化元素的碳化物(TiC 和Nbc)不分解、不固溶，一般采用下限固溶温度。

不锈钢304管俗话说就是不容易生锈的钢，实际上有一部分的不锈钢，既含有不锈性，又含有耐酸性(耐蚀性)。不锈钢的不锈性和耐蚀性是因为它表面上富铬氧化膜(钝化膜)的形成。其中不锈性和耐蚀性是相对的。

以上就是304不锈钢薄壁管退火的作用，实验证明304钢管在大气、水等弱介质中和硝酸等氧化性介质中，其耐蚀性就会随钢中铬含水量的增加而提高，则是成正比例的当铬含量达到一定的百分比时，钢的耐蚀性就发生突变，即从易生锈到不易生锈，从不耐蚀到耐腐蚀。
