650彩票

不锈钢制品管怎么折弯加工效果最好？

当不锈钢制品管用在水龙头、办公桌、办公椅、茶几中，绝大部分都需要根据需求角度进行折弯加工，此加工过程最常遇到角度不精准，过大或者过小，折弯部位出现开裂、褶皱等情况，这就会大大降低产品的档次了。而这种加工工艺的质量都是由技术员的经验、技术能力来决定的，这也是为什么很多采购商选择厂龄较大的进行选购的原因了，今天我们根据以往的生产经验，总结出不锈钢制品管怎么折弯加工效果最好？

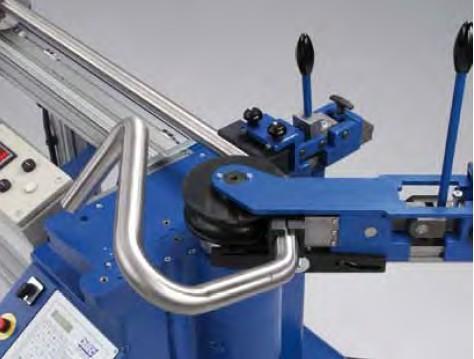

加工方式

不锈钢管的弯曲有冷弯和热弯两种。在常温下进行的弯曲称冷弯，常由钳工完成，缺点是钢管直径受限制，一般只能在1CM-5CM之间，如弯度太小，容易出现钢管直径变形。当工件超过5mm，要在加热情况下进行弯曲，称热弯，常由锻工完成，缺点是成本高。

工艺难点

不锈钢焊管加工折弯在单位尺寸下，抗拉强度越大，那么延伸率就越小，所以所需折弯力度越大，折弯的角度也会越大。不锈钢管的屈服强度如果越大，那么弹性恢复量也就会越大，如果能得到折弯件90度的角度，那么所需要的压刀的角度就应该设计的越小。

并且不锈钢制品管原材料的抗拉强度、延伸率、屈服强度都是直接影响折弯处是出现褶皱、开裂等情况的，所以在原材料的选择上就要结合多个性能进行分析。像304材质的抗拉强度 σb (MPa)≥515-1035，条件屈服强度 σ0.2 (MPa)≥205，伸长率 δ5 (%)≥40；而201材质的抗拉强度σb (MPa)=520，条件屈服强度σ0.2 (MPa)=275MPa，伸长率δ5 (%)=55 ~ 60%。由此可知，304不锈钢管在弯曲时比201管材的回弹更小，角度更容易控制。

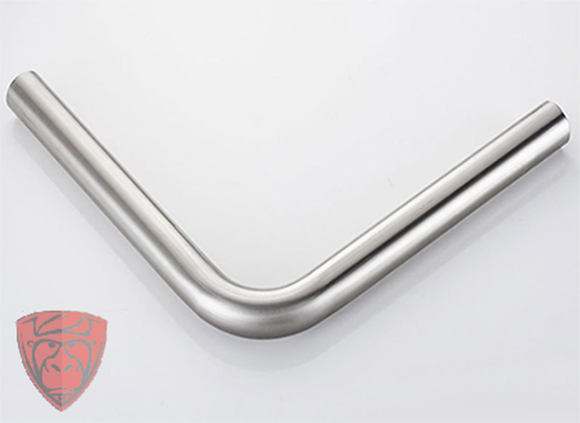

注意事项

圆管弯管正常要求为：弯芯半径(中心线)R≥1.5~2倍直径，若R角太小，管子弯出来R角部分会扁。同一根管子的折弯R角一般要保持一致，这样可以满足轮模的一致性。弯管的直边长度要求≥2倍直径，否则弯管模具无法顺利夹持。另外，可以通过温度改变不锈钢焊管的硬度，通常在折弯前高温加热软化钢管，降低折弯难度，防止管材爆裂。

       不锈钢制品管怎么折弯加工效果最好？首先要选择合理的加工方式，然后把日常加工过程中的难点列出来，分析其影响因素，再针对材质的特性、生产过程中的常见问题进行一一解决；最后加工出来的不锈钢制品管角度回弹小，折弯部位光滑不开裂。
